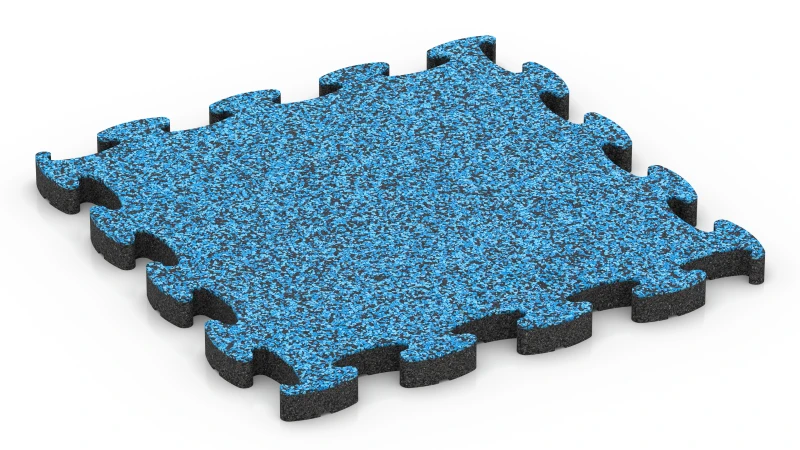

Faldsikringsflise puzzle XT "Atlanterhav"

167,00 kr. / Styk
  • plus forsendelsesomkostninger

    /
  • Klar til afsendelse

    om ca. 3-4 uger – produktionen er endnu ikke startet
  • 839,20 kr. / 5,03 Styk / m²
  • (4,34 kg /  Styk)

EAN: 4251469369382 | Varenr.: 6938

Faldsikringsflise puzzle type XT er en faldunderlagsbelægning til lege- og udearealer, hvor farvesætning og formsprog indgår i det samlede design. Den består af præcisionsbearbejdede fliser, der er 2,8 cm tykke og har et toplag af gennemfarvet EPDM-gummigranulat. Mellem fliserne er der kun en smal fuge, så fladen fremstår som en støbt belægning. Sammen med funktionsfliser type XX får belægningen en flerlaget opbygning, hvis højde tilpasses legeredskabernes frie faldhøjde.

Hvor frit kan belægningen udformes?

Fliserne skæres præcist til på fabrikken. Derfor kan fladen både have lige kanter, buer, cirkler og svungne linjer. Så kan der skabes farvede zoner i belægningen, for eksempel en sti, en cirkel omkring et legeredskab eller et felt i en anden farve. Klassiske rektangulære flader kan naturligvis også lægges. Flader med lige kanter tegnes i lægningsplanlæggeren på WARCOs hjemmeside. Derefter sendes DXF-filen til WARCO. Ved kurver og farveskift skal WARCO have en tegning af fladen. Mod et tillæg leverer WARCO fliserne færdigskåret og klar til lægning.

Hvordan bygges faldunderlagsbelægningen op?

Den nødvendige opbygningshøjde afhænger af legeredskabernes frie faldhøjde. Faldsikringsfliserne udgør det øverste lag. Under dem lægges et eller flere lag funktionsfliser type XX. Antallet af lag gør det muligt at tilpasse opbygningen til alle de faldhøjder, der er almindelige på legearealer.

Hvad kendetegner fliserne?

Fliserne består af to lag med hver sin funktion. Toplaget er fremstillet af nyt, helt gennemfarvet EPDM-gummigranulat. Derfor bevarer fliserne farven, selv om overfladen slides med tiden. Overfladen giver et godt greb og forbliver skridhæmmende efter en regnbyge. Bundlaget består af ELT-granulat, altså gummigranulat fra genbrugte dæk. Det er fremstillet med lav densitet og dæmper derfor stød. Faldsikringsfliserne vejer cirka 22 kg pr. kvadratmeter. Lige efter udpakning lugter fliserne nogle gange af gummi. Udendørs forsvinder lugten dog hurtigt.

Hvorfor vælge fliser frem for en støbt belægning?

Faldsikringsfliserne forener formgivningsmulighederne ved en fugefri faldunderlagsbelægning, der støbes på stedet, med de økonomiske fordele ved en flisebelægning. Den flerlagede opbygning holder længere, koster mindre og ældes bedre end en enkelt tyk flise. Den optimerede puzzlesamling holder fliserne tæt sammen over tid. Derfor forbliver fugen smal, og fladen fremstår også efter mange år som en sammenhængende støbt belægning. Hvis et stærkt belastet område slides, for eksempel under gyngen, udskiftes kun fliserne i det øverste lag. Funktionsfliserne nedenunder bliver liggende. Det er den mest økonomiske måde at bevare en faldunderlagsbelægning på gennem mange år.

Hvordan lægges og vedligeholdes belægningen?

Fliserne lægges løst ud uden lim eller skruer. Underlaget skal have varig bæreevne og være stabilt og stort set plant. På beton, asfalt eller belægningssten er yderligere underbygning ikke nødvendig. På naturlig jord kræves et bærelag, for eksempel af grusgitter fyldt med skærver. Hvis man selv tilskærer fliserne ved kanten, bruger man en stiksav eller rundsav. Regnvand løber gennem fliserne. På et tæt underlag løber vandet videre langs undersiden og følger faldet. Derfor bliver der ikke stående vandpytter. Frost skader ikke fliserne. Blade og sand fjernes med en kost eller haveslange.

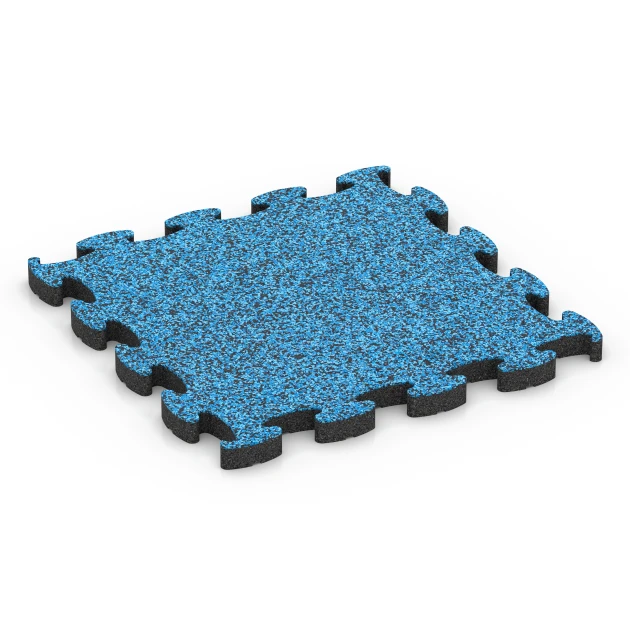

Valgt variant 44,6 x 44,6 x 2,8 cm | 0,20 m²
Produkttype XT (præcisionsbearbejdet flise | optimeret puzzlesamling | smal fuge | drænkanaler)
Pris og rabat
0 m²

Produktets højdepunkter

Vorteile

farvestabil og UV-bestandig

Overflade af EPDM-gummigranulat, farvestabil og på lang sigt bestandig mod UV-stråling.

Grænseværdier for skadelige stoffer overholdt

Overholder EU's grænseværdier for skadelige stoffer. Den indledende gummilugt aftager.

Indendørs og udendørs brug

Frostbestandig og egnet til indendørs og udendørs brug.

Cfl-s1

Begrænset bidrag til brand og lav røgudvikling.

Produktdetaljer – Materiale og struktur

Vergleichswerte

Hvad er en kalibreret puzzleudskæring uden fas?

Plader på mål skæres præcist ud af et større råemne ved hjælp af en kalibreret puzzleskæring. Råemnet hærder i nogle dage før tilskæringen. Uden fas er pladens kanter ikke skrå, men lodrette.

Ved almindelig presning får en gummiplade derimod skrå kanter, så hver fuge fremstår som en mørk linje i overfladen.

Plader med lodrette kanter og minimal højdetolerance slutter præcist sammen i overfladen. Der bliver kun en hårfin fuge, som først er synlig ved nøje eftersyn, og gulvbelægningen fremstår derfor næsten fugefri.

Hvordan tilpasses gummiplader i flere lag?

Gummiplader i flere lag sammensættes, så bæreevne, dæmpning og samlet højde passer til anvendelsen. Øverst ligger en belægningsplade fra XT-serien. Den udgør den synlige gulvbelægning og bestemmer overfladens slidstyrke. Under den ligger en eller flere funktionsplader af typen XX.

Både belægningspladerne fra XT-serien og funktionspladerne af typen XX er fremstillet af PU-bundet Gummigranulat og fås i forskellige tykkelser og densiteter. Ved at vælge og kombinere de to pladetyper kan disse egenskaber tilpasses den enkelte anvendelse. To opbygninger med samme højde kan derfor dæmpe vidt forskelligt.

En stødabsorberende opbygning giver en højere kritisk faldhøjde på legepladser og optager en del af slagenergien, når man træner med vægte. Indendørs forbedrer den trinlydsdæmpningen og mindsker overførslen af strukturlyd. Under maskiner og anlæg samt i områder, der er følsomme over for vibrationer, giver den bedre vibrationsdæmpning.

Hvilken dæmpningsklasse giver mest dæmpning og bæreevne?

Dæmpningsklassen angiver, hvor meget en gummiplade dæmper, og hvor stor bæreevne den har: Klasse 1 har størst bæreevne, klasse 3 dæmper mest, og klasse 2 ligger mellem de to med hensyn til både bæreevne og dæmpning. Jo mere en gummiplade dæmper, desto mere giver den efter under belastning.

Klasse 1 har den højeste bæreevne og den laveste dæmpning. Pladen giver mindst efter under belastning, fordeler trykket fra store punktbelastninger og dæmper vibrationer. Den er udelukkende beregnet til indendørs brug.

Klasse 2 har middelstor bæreevne og dæmpning. Når man går på belægningen, fjedrer pladen i moderat grad. Den kan bruges både indendørs og udendørs og lægges typisk under belægninger på terrasser og altaner, under gangfliser eller i indgangsområder. Klasse 3 har den laveste bæreevne og den kraftigste dæmpning. Pladen giver mest efter under belastning og optager mest stødenergi. Den egner sig til steder, hvor belægningen skal fjedre og dæmpe lyd, og kan ligesom klasse 2 bruges både indendørs og udendørs.

Alle tre klasser fås i to formater, 52 × 52 cm og 104 × 104 cm, og i to tykkelser, 1,8 cm og 2,8 cm.

Kan gummiplader med forskellige egenskaber lægges i lag?

Gummiplader med forskellige egenskaber kan lægges oven på hinanden, så hvert lag bidrager på sin måde til den samlede belægning. Plader af typen XX fås i tre klasser med forskellig dæmpningsevne. Under belægningspladen kan XX-pladerne lægges i det antal og den rækkefølge, der passer til formålet. Hvert lag kan tilhøre sin egen klasse og have sin egen densitet og tykkelse. Øverst ligger en belægningsplade af typen XT eller en anden type belægningsplade. Den kan have en anden densitet og elasticitet end de underliggende XX-plader.

Hvordan pladerne lægges i lag, afhænger af, hvad fladen skal bruges til, og hvilken virkning der ønskes. Valget af plader og deres placering gør det muligt at tilpasse stødabsorbering, bæreevne og den måde, punktbelastninger fordeles på. To belægninger med samme samlede tykkelse kan derfor have ganske forskellig bæreevne, elasticitet og dæmpning.

Samlinger i flere lag gummiplader – hvordan forskydes de?

Samlingerne i de enkelte lag af gummiplader placeres forskudt, så de ikke ligger lige over hinanden. Ved opbygning i flere lag forskydes hvert lag et stykke i forhold til det underliggende, så pladerne i det øverste lag dækker samlingerne nedenunder med deres ubrudte flader.

Forskydningen forhindrer, at samlingerne danner gennemgående linjer i opbygningen, og er med til at gøre overfladen mere ensartet. Udendørs bryder forskydningen desuden den direkte vej for planter, der ellers kunne vokse op fra underlaget. Der er nemlig ingen gennemgående spalte fra opbygningens bund og op gennem belægningen.

Gummiplader kan lægges i sandwichopbygning uden lim?

I en sandwichopbygning lægges gummipladerne løst oven på hinanden uden lim mellem lagene.

Gummigranulat med PU som bindemiddel reagerer på temperatur og fugt. Det udvider sig ved varme og trækker sig sammen ved kulde. Når pladerne ligger løst oven på hinanden, kan hvert lag derfor bevæge sig uafhængigt af de øvrige.

Opbygningen holder sig stabil uden lim, fordi pladerne i det øverste lag låser hinanden fast, og opbygningens samlede vægt holder pladerne på plads. Bliver det senere nødvendigt at arbejde på opbygningen, kan den skilles ad lag for lag, så de enkelte lag kan kontrolleres og udskiftes efter behov.

Hvordan prøves den kritiske faldhøjde efter DS/EN 1177?

Den kritiske faldhøjde prøves efter DS/EN 1177 ved hjælp af to prøvningsmetoder. Den første bestemmer et støddæmpende underlags kritiske faldhøjde i laboratoriet. Den anden er en faldprøvning på stedet, hvor det på udvalgte steder undersøges, om den færdigmonterede flade dækker den frie faldhøjde for det eksisterende legeredskab.

I laboratoriet placeres prøveemner med et samlet areal på mindst 1 m² på et plant, stift betonunderlag. Løse materialer som faldsand, faldunderlagsgrus eller træflis lægges ud i den tilsigtede lagtykkelse, mens faldunderlagsplader lægges, så samlingerne mellem pladerne også indgår i prøvningen. Et halvkugleformet prøvehoved på 4,6 kg med en diameter på omkring 16 cm og indbygget accelerationsmåler falder fra forskellige højder ned på belægningen. For plader udføres mindst ni faldforsøg fra mindst fire højder på adskilte steder med 25 cm afstand. For løse materialer udføres tre nedslag på samme sted ved hver højde. Prøvningen foretages ved 23 °C, og en afvigelse på op til fem grader er tilladt.

Der vurderes to størrelser: HIC-værdien som kriterium for hovedskader og den maksimale acceleration, gmax. Den kritiske faldhøjde er den højde, hvor en af grænseværdierne nås, enten HIC 1000 eller gmax 200 g. Den laveste af de to værdier er afgørende og bestemmes ved interpolation af måleserien. Prøvningsrapporten angiver den kritiske faldhøjde i meter med to decimaler samt prøvelaboratoriets måleusikkerhed. Resultatet gælder kun for den prøvede opbygning med pladetype, tykkelse og samling samt, for flerlagssystemer, hele lagfølgen. Prøvningsunderlaget er laboratoriets stive underlag og ikke den opbygning, der er etableret på stedet.

Ved en kontrol på stedet skal prøvningsfaldhøjden mindst svare til legeredskabets frie faldhøjde efter DS/EN 1176. Der prøves på de mest ugunstige steder, eksempelvis hvor belægningen er slidt, eller hvor lagtykkelsen er mindst, samt på yderligere repræsentative steder. Antallet af prøvesteder afhænger af stødområdets størrelse, og normen fastsætter et mindste antal. Prøvningen på stedet gælder kun de undersøgte steder og fastlægger ikke en kritisk faldhøjde.

Hvor tykke skal faldmåtter og faldfliser være?

Tykkelsen på faldmåtter og faldfliser afhænger af deres kritiske faldhøjde, som er fastlagt ved prøvning. Den kritiske faldhøjde skal mindst svare til legeredskabets frie faldhøjde, og jo større den mulige faldhøjde er, desto tykkere skal faldmåtten eller faldflisen være.

Faldflisens tykkelse kan ikke alene bruges til at udlede faldhøjden. Produktets opbygning, densitet og elasticitet har også betydning for stødabsorberingen.

Stødabsorberingen kan som grov vejledning vurderes ud fra tykkelsen: 3 cm til en fri faldhøjde på op til 100 cm, 5 cm til op til 150 cm, 7 cm til op til 200 cm og 10 cm til op til 300 cm.

Den frie faldhøjde skal altid sammenholdes med den kritiske faldhøjde, der er angivet for det enkelte faldunderlag på legepladsen i testrapporten efter DS/EN 1177.

Hvilken kritisk faldhøjde er faldmåtter og faldfliser testet til?

Faldmåtter og faldfliser kan anvendes til den kritiske faldhøjde, der er angivet i testrapporten efter DS/EN 1177. Det er den laveste højde, hvor HIC-værdien når 1000, eller accelerationen gmax når 200 g. Afhængigt af udførelsen ligger den typisk mellem ca. 100 og 300 cm.

op til 100 cm: for eksempel lave legehuse og balanceudstyr

op til 150 cm: for eksempel lave klatreelementer

op til 200 cm: for eksempel klatrenet, klatrestativer og kombinationsredskaber

op til 300 cm: for eksempel høje klatretårne og store legeanlæg

Eksemplerne på legeredskaber er kun vejledende. Det afgørende er den frie faldhøjde for det konkrete legeredskab efter DS/EN 1176. Den angivne kritiske faldhøjde skal mindst svare til denne frie faldhøjde.

Hvordan etableres et sikkert underlag ved et klatrestativ?

Et faldunderlag er påkrævet, når klatrestativets frie faldhøjde overstiger 60 cm. Kravet følger DS/EN 1176 for legeredskaber inden for standardens anvendelsesområde. For klatrestativer, som udelukkende er beregnet til privat brug, gælder i stedet DS/EN 71-8.

Faldmåtter af gummigranulat er egnede, når deres kritiske faldhøjde, bestemt efter DS/EN 1177, mindst svarer til klatrestativets frie faldhøjde. Løse fyldlag som barkflis, træflis, sand eller faldgrus med en kornstørrelse på 2 til 8 mm er også mulige. De udføres efter kravene i DS/EN 1176 og skal regelmæssigt efterfyldes, så den krævede lagtykkelse bevares.

Faldunderlaget skal dække hele faldområdet omkring klatrestativet. Ved fri faldhøjde på højst 150 cm skal belægningen række mindst 150 cm ud over den lodrette projektion af redskabets forhøjede dele. Ved større fri faldhøjde skal minimumsudstrækningen svare til to tredjedele af den frie faldhøjde plus 50 cm.

Underlaget skal før udlægningen af faldunderlaget være plant og have tilstrækkelig bæreevne. Sten, glas, skarpe kanter og andre hårde genstande fjernes.

Faldunderlaget skal regelmæssigt kontrolleres for beskadigelser og løse samlinger. For løse fyldlag kontrolleres også lagtykkelsen, og enkelte faldfliser kan udskiftes efter behov.

Hvilket faldunderlag egner sig til indendørs brug?

Som faldunderlag indendørs egner sig fliser af PU-bundet gummigranulat, de samme fliser som også ligger udendørs under legeredskaber. Hvor tykke fliserne skal være, afhænger af, hvor højt et barn kan falde ned fra legeredskabet. Den frie faldhøjde efter DS/EN 1176 må ikke være større end den kritiske faldhøjde, som flisen er testet til efter DS/EN 1177.

Under et klatrestativ eller hængeredskaber i et motorikrum er den frie faldhøjde omkring 2,80 m, og her passer den 11 cm tykke flise til faldunderlag, testet op til 300 cm. Til lave legeredskaber i et legerum i kælderen i et parcelhus er de tyndere fliser fra 3 cm tilstrækkelige.

Hvornår kræver legeredskaber støddæmpende underlag?

Ifølge DS/EN 1176 skal legeredskaber på en legeplads have et støddæmpende faldunderlag, når den frie faldhøjde overstiger 60 cm. For redskaber, hvor bevægelsen er styret, for eksempel gynger og rutsjebaner, skal den støddæmpende belægning dække hele faldområdet uanset faldhøjden. Legeredskaber tæt ved jorden er altså ikke automatisk undtaget fra kravet, selv om faldhøjden er lav. Både faldhøjden og bevægelsesformen er afgørende.

Den frie faldhøjde er afstanden fra det sted på redskabet, hvor brugeren er beregnet til at stå, sidde eller holde fast, til faldfladen nedenunder. Den må højst være 3 m. På en platform er støttepunktet platformens overflade, på en gynge er det sædet, og på en svingstang er det stedet, hvor brugeren griber fat. Ved klatring er den frie faldhøjde den maksimale gribehøjde minus 1 m. Ved en række faldforsøg efter DS/EN 1177 bestemmes det, hvilken kritisk faldhøjde belægningen har. Den skal mindst svare til redskabets frie faldhøjde.

Ifølge DS/EN 1176 kan græs og muld regnes som faldunderlag ved en fri faldhøjde på op til 100 cm, hvis underlaget er vedligeholdt, eftergivende og frit for sten, rødder, fundamenter og andre hårde genstande. Hvis jorden bliver komprimeret, udtørret eller frossen, er betingelsen ikke længere opfyldt. For legeredskaber, der udelukkende er beregnet til privat brug, gælder DS/EN 71-8 i stedet for DS/EN 1176. Også i en privat have kræves der dog et støddæmpende underlag.
